概述

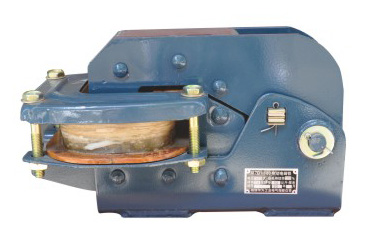

　　MZD1系列交流单相制动电磁铁(以下简称电磁铁)适用于交流50Hz额定电压至380V的电路中，主要作为匹配TJ2系列或JWZ系列闸瓦制动器的操动装置。

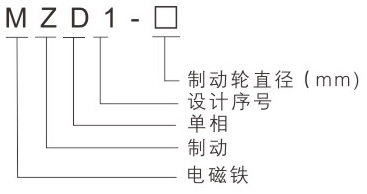

型号含义

3.1电磁铁的工作制有间断长期工作制及反复短时工作制两种类型，额定工作电压为交流50Hz、220V及380V两种。
3.2长期工作制即TD=100%，其每小时动作不超过20次。反复短时工作即TD=40％，每小时操作不超过300次。
3.3在正常工作条件下对于反复短时工作制的电磁铁寿命为60万次。

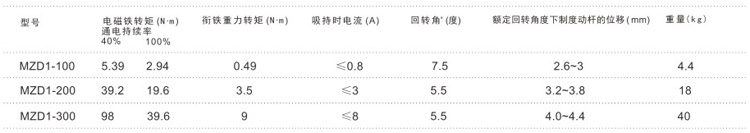

3.4电磁铁在电压不低于85%额定工作电压时，其技术数据如表所示。

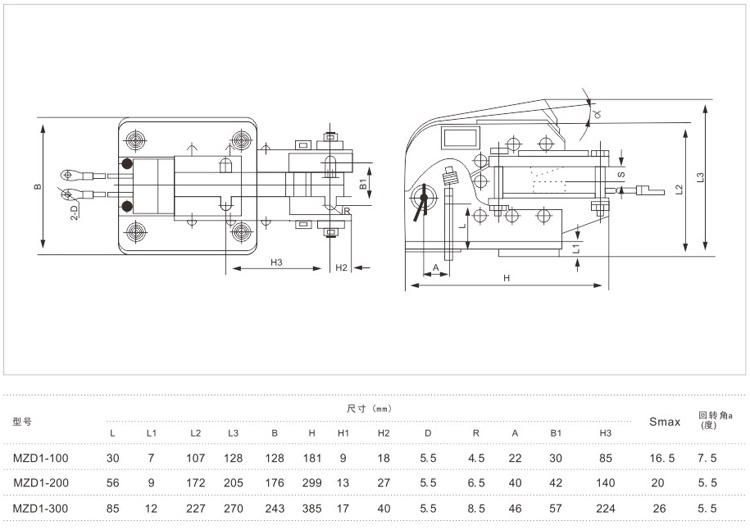

外形及安装尺寸
